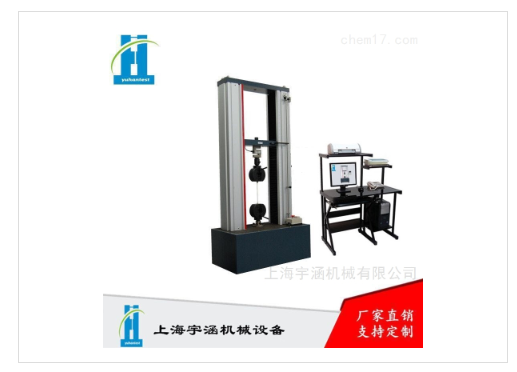

微機控制鋁型材拉力試驗機

微機控制鋁型材拉力試驗機可對橡膠、塑料、塑膠、無紡布、紡織、尼龍、纖維、納米材料、高分子材料、復合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸

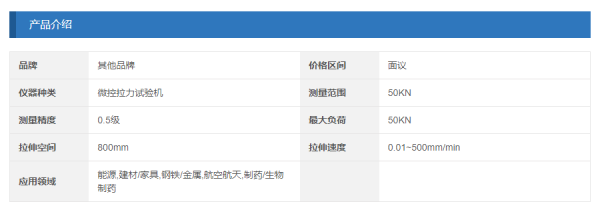

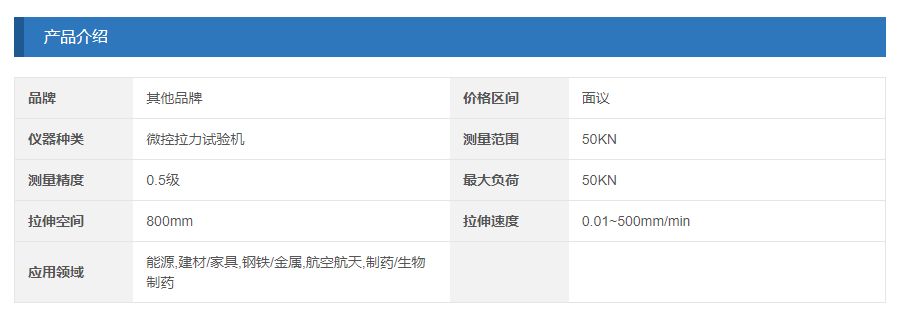

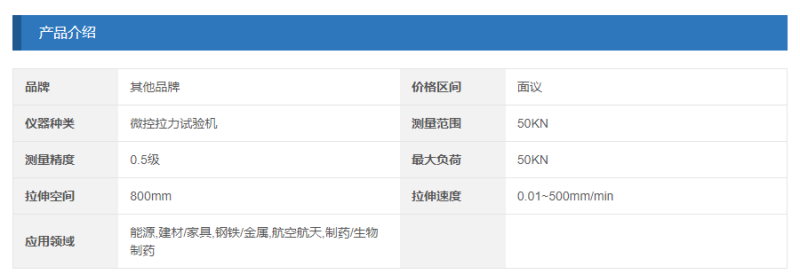

微機控制鋁型材拉力試驗機重要參數；

A.高精度美國傳力力量傳感器: 0~50KN .力量精度在±0.5 %以內。

B.容量分段:全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100

采用高精度24 bits A/D，取樣頻率200Hz

C.動力系統:日本松下交流伺服電機+松下交流驅動器＋蝸輪蝸桿減速機＋滾珠絲桿。

D.控制系統: 使控制更比較準確

速度控制范圍0.001~800 mm/min。

有快速粗調與慢速微調功能。

測試后自動回歸原點、自動儲存。

E.數據傳輸方式：RS232傳輸

F.顯示方式:上海宇涵的測試軟件計算機屏幕顯示。

G.簡潔的全程一檔與精密全程七檔力量線性雙校正系統。

H.豪華測試界面軟件可實現定速度、定位移、定荷重（可設定保持時間）、定

荷重增率、定應力增率、定應變增率等控制模式加上多階控制模式可滿足不同的測試要求。

I.測試空間:測試寬度約370 mm（可定制）

行走空間800mm（不含夾具）（可定制）

J.全程位移: 編碼器2500 P/R，提升4倍精度

位移解析0.001mm。

小變形：金屬引伸計，解析 0.001mm（需選購）

K.安全裝置:過載緊急停機裝置、上下行程限定裝置、

漏電自動斷電系統、自動斷點停機功能。

二、微機控制鋁型材拉力試驗機軟件功能介紹:

A. 測試標準模塊化功能:提供使用者設定所需應用的測試

設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。

B. 試品資料:提供使用者設定所有試品數據，一次輸入

可重復使用。并可自行增修公式以提高測試數據性。

C. 雙報表編輯:*開放式使用者編輯報表，供測試者選擇不同的報表格式（測試程序新增內建EXCEL報表功能擴展了以往單一專業報表的格局）

D. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，單位mm、cm、inch。

E. 圖形曲線尺度自動*化（Auto Scale），可使圖形以*尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。

F．測試結果可以EXCEL格式的數據形式輸出。

G. 測試結束可自動存檔、手動存檔，測試完畢自動求算大力量、上、下屈服強度、

環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、

定負荷延伸、彈性模量、延伸率、剝離區間大值、小值、平均值、凈能量、

總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。

備份：測試數據可保存在任意硬盤分區。

H．多種語言隨機切換：簡體中文、繁體中文、英文。

I．軟件具有歷史測試數據演示功能。

三、微機控制鋁型材拉力試驗機 附件；

A.一年保修及中文操作說明書各一份。

B. 隨機贈送標準拉力夾具一組（其他夾具選購）。

C.宇涵測試軟件一份。

D.聯想電腦一套、彩色打印機一臺

四.微機控制鋁型材拉力試驗機 可測試項目；

（一）普通測試項目：（普通顯示值及計算值）

●拉伸應力　　●拉伸強度

●扯斷強度　　●扯斷伸長率

●定伸應力　　●定應力伸長率

●定應力力值　●撕裂強度

●任意點力值　●任意點伸長率

●抽出力　　　●粘合力及取峰值計算值

（二）特殊測試項目：

1.彈性系數即彈性楊氏模量

定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。

2. 比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其大應力即為比極限。

3.彈性限：為材料所能承受而不呈*變形之大應力。

4.彈性變形：除去荷重后，材料的變形*消失。

5.*變形：除去荷重后，材料仍殘留變形。

6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，

一般以上屈服點作為屈服點。

屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，

上下起伏，伸長發生較大變化，這種現象叫作屈服。

7.屈服強度：拉伸時，*伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。

8.彈簧K值：與變形同相位的作用力分量與形變之比。

9.有效彈性和滯后損失：在拉力機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，

測定試樣收縮時恢復的功和伸張時消耗的功之比的百分?jǐn)?shù)，即為有效彈性；

測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分?jǐn)?shù)，即為滯后損失。

五、微機控制鋁型材拉力試驗機 主要計數指標；

A．荷重元：50KN區間選配

B．力量解析度：1/10000

C．力量準確度：≤0.5％

D．力量放大倍數：7段自動切換

E．位移解析度：1/1000

F．位移準確度：≤0.5％

G．金屬引伸計解析度：1/1000

H．金屬引伸計準確度：≤0.5％

I．大變形引伸計準確度：±1mm

J．速度范圍：0.01－500mm/min（特殊測試
